產品概述

上海貝爾阿爾卡特1662SMC（緊湊型同步復用器）是阿爾卡特光多業務節點（OMSN）產品系列之一，主要定位于光傳輸網絡(luò )接入層和匯聚層。符合ITU-T G.707同步數字系列（SDH）標準，在一個具有多種技術的傳輸平臺上集成了多業務功能。

產品特性

1662SMC運行于155Mb/s（STM-1）、622Mb/s（STM-4）和2488Mb/s（STM-16）三種速率，能夠兼容現有的準同步或同步網絡(luò )。1662SMC可以應用在線型、環形和網狀等拓撲中，作為線路終端復用器（LTM）、分插復用器（ADM）或小型交叉連接器（mini-DXC），在不同的應用中支持不同的保護方式。

1662SMC能夠向STM-1/4/16等群路信號復用或分插多種支路信號，包括2Mb/s、34Mb/s、45Mb/s、140Mb/s、STM-1電接口，以及STM-1/4/16光接口等。 由于1662SMC具有對稱型的結構，所有相同類型（速率或格式）的業務端口（PDH或SDH）都具有相同的功能和運行方式，并沒有被人為的劃分為群路端口或支路端口，一個端口只有當它連接了群路信號時才成為群路端口，同樣也只有當它連接了支路信號時才成為支路端口。這種結構使得一個節點就能夠支持多個重疊的或對等的環。

1662SMC內部無阻塞的交叉連接矩陣在低階VC等級上支持64x64個STM-1的等效容量。 1662SMC提供各種STM-1/4/16光模塊，有運行于1300nm和1500nm的，有短距離和長距離的，還有能夠與光放大器配合應用的專用模塊。對于STM-16接口，1662SMC還提供“彩色”光模塊，能夠與WDM設備直接連接，而不需要中間的波長適配器。

1662SMC也能夠在網絡(luò )中與STM-4/16再生器一起應用，并且支持單纖雙向的工作模式。

作為OMSN系列之一，1662SMC共享了其它產品的很多單元，因此具有良好的升級性能，同時能夠簡化備件的管理，降低成本。

通過F接口或Q接口，可以分別在本地PC終端或遠端的網管系統上了解告警、性能監視、配置和設備狀態等信息。本地終端和網元管理系統的接口都是基于標準的QB3 CMIP協議棧和管理消息。在各種配置中至少都提供一路公務通道，便于進行線路維護。根據ITU-T標準，輔助通道通過開銷字節傳送。

通過一些可選的單元，OMSN 1662SMC集成了ATM交換能力和城域以太網接入能力（通過可選的ISA集成業務適配齊插卡來獲得）。通過方便的增加ISA插卡模塊，1662SMC擴展了其中內置的多業務傳送功能，特別是新的寬帶數據業務。1662除了支持ATM寬帶業務之外，還支持基于MPLS技術的以太網多點業務。這些功能在城市或本地環中特別有用，能夠把來自不同用戶的數據業務整合在一個SDH虛容器中，優化了傳輸帶寬的使用。

物理特性

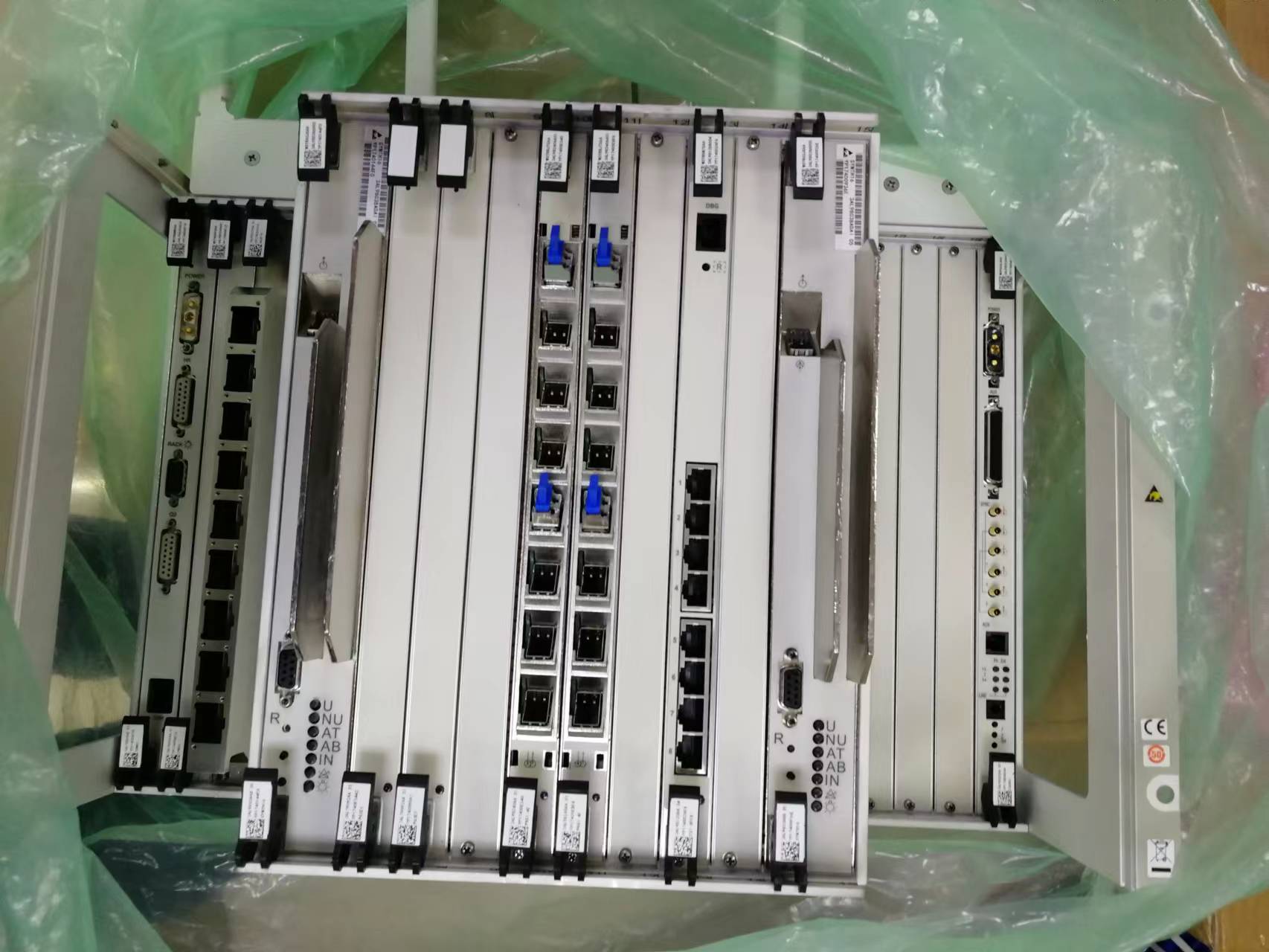

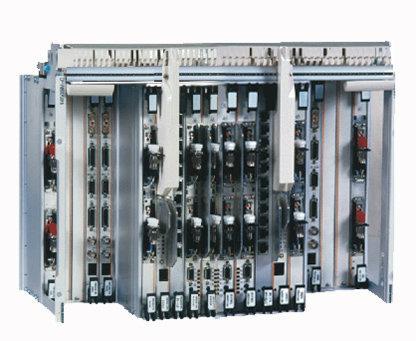

1662SMC的機械結構設計符合ETSI 19”子架標準，兼容于阿爾卡特標準的Optinex/S9機架。一個標準的Optinex/S9機架能夠安裝3個1662SMC子架。

子框機械尺寸如下：470mm（寬）x 390mm（高）x 250mm（深）

單盤機械尺寸如下：265mm（高）x 213mm（深）
