產品概述

Citrans550F設備是烽火通信研制開發的MSTP設備，它具有大容量的交叉能力、豐富的業務類型、強大的組網能力和完善的保護機制，主要應用于城域網，滿足城域網的高帶寬需求。

產品特性

Citrans550F設備具有大容量的交叉能力，高階交叉能力為128×128VC-4，低階交叉能力為4032×4032VC-12。提供VC-4-4c、VC-4-16c的級聯能力、VC-4的高階業務調度和VC-3、VC-12的低階業務調度。

Citrans550F設備具有豐富的業務類型，可提供STM-16、STM-4、STM-1光接口，STM-1、E3/DS3、E1電接口，GE、FE以太網接口，可接入各種級別的SDH業務，在統一的MSTP平臺上實現多業務的傳輸。

Citrans550F設備可提供強大的組網能力，滿足各種網絡(luò )應用的需要。支持多種網絡(luò )拓撲，包括鏈形、環形、相切環、相交環、帶鏈環、雙環互通及樞紐環等。

Citrans550F設備采用高可靠性設計，具有完善的保護機制，支持外接電源、電支路盤（E1盤、E3/T3-3盤）和XCU盤的冗余熱備份來實現設備級別的保護；支持1+1/1:1線性復用段保護、2F MS SPRING、4F MS SPRING、UPSR和SNCP來實現網絡(luò )級別的保護。

Citrans550F設備還具有獨特的以太網信號透傳的功能，經過EMU盤上的DCC TRANS口，以太網信號可以直接通過DCCM信道傳輸。

Citrans550F設備主要應用于城域網，包括城域核心層、城域匯聚層和城域接入層。

OTNM2000網管系統對Citrans550F設備組成的網絡(luò )進行集中操作、管理和維護，實現電路的配置和調度，保證網絡(luò )的安全運行。

電源和環境監測 Citrans550F設備提供兩路-48V電源輸入，對輸入電源電壓的狀況進行監測。設備采用分散供電技術，所有機盤都提供電源檢測功能。任何一個機盤的電源模塊的輸出電壓低于指定門限時，都會(huì )向網管告警。

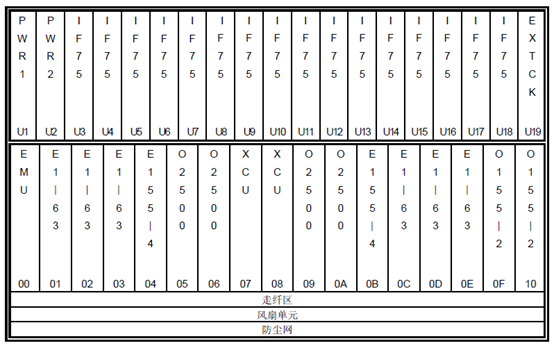

設備子框
