產品概述

IBAS 180設備是烽火通信科技股份有限公司研制開發的新一代SDH系列設備，線路傳輸速率為2488Mbit/s，支持多種速率的支路接口。該設備主要應用于城域網接入層，或作為城域網核心層設備所帶的環或是鏈。

產品特點

IBAS180光同步數字復用設備是一個綜合性的傳輸平臺?？山M成由統一網管系統進行管理，完成分插、復用和交叉連接功能，在光纖上進行同步信息傳輸的綜合信息網。設備具有高階和低階的交叉能力，可以靈活實現環形和線形等多種網絡(luò )拓撲結構，具有通道保護、復用段共享保護等功能，設備的各種功能和各項技術指標滿足ITU-T相關建議和國家相關技術體制以及各相關標準。

豐富的接口種類

IBAS180設備可提供STM-1、STM-4、STM-16等SDH標準接口，也可以支持E1、T1、E3、T3、E4等PDH接口，還可以支持V.35、FE等數據接口

接入容量

IBAS180設備最多支持2個STM-16光接口；設備最多可組成1個STM-16兩纖通道保護環或兩纖雙向復用段共享保護環，或2個STM-4兩纖通道保護環或兩纖雙向復用段共享保護環；設備最多支持8個STM-1電接口或是8個STM-1光接口；設備最多能接入20個10Mbit/s/100Mbit/s以太網接口；設備最大能接入159個2Mbit/s業務。

設備的群路提供STM-16線路光接口，支持提供STM-4、STM-1光接口，滿足各種傳輸距離的要求。

交叉能力

IBAS180設備的交叉包括低階交叉和高階交叉。低階交叉能力為756x756VC-12，可擴展為1008x1008VC-12；高階交叉能力為64x64VC-4。

組網能力

IBAS180設備可提供強大的組網能力，滿足設備在網絡(luò )邊緣應用時的靈活組網要求。支持多種網絡(luò )拓撲，包括相切環和相交環等。

靈活的配置

IBAS180設備的配置非常靈活。每個網元既可配置為單個的STM-1、STM-4、STM-16的TM或ADM系統，也可以配置為STM-1、STM-4、STM-16組合的多ADM系統，并可實現多系統間的交叉連接。

完善的網管系統

基于工作站的傳輸網元管理系統（OTNM2000）對IBAS1800組成的復雜網絡(luò )進行集中操作、維護和管理，實現電纜的配置和調度，保證網絡(luò )安全運行、系統配置、故障和性能監視。

利用E1字節提供一路公務聯絡(luò )電話，利用E2、F1字節可以提供四路數據通道，支持跨段公務。

設備結構

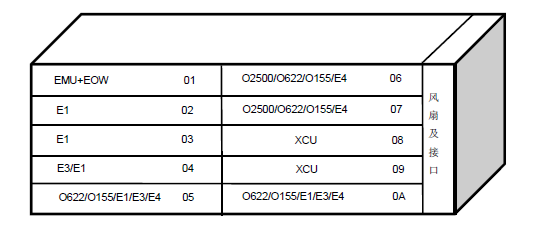

整個設備高度為3U，寬和深分別為：450mmX350mm。每個槽位25mm。設備的前面板，左邊為10個槽位區，右邊為風扇接口板，在左邊的槽位區分為2列5排。

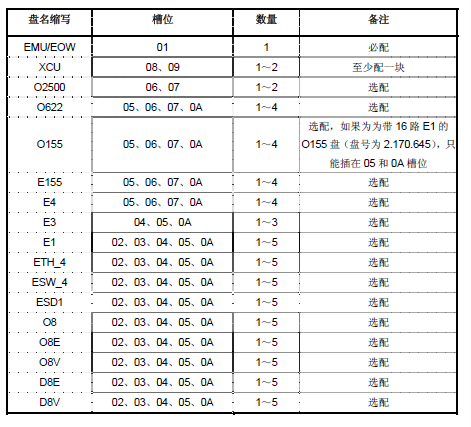

設備單板配置
