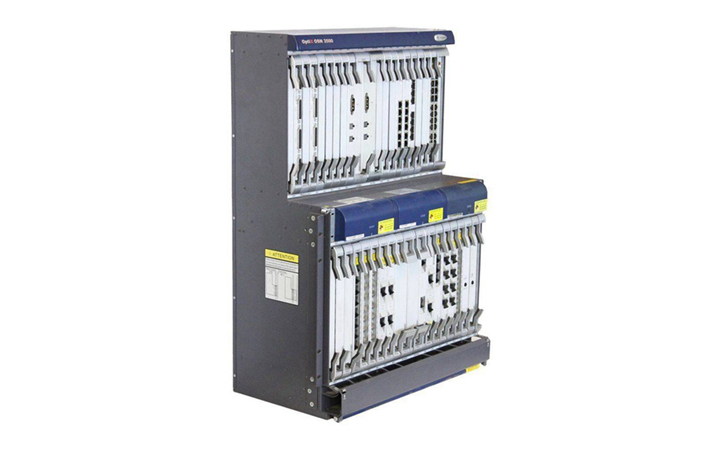

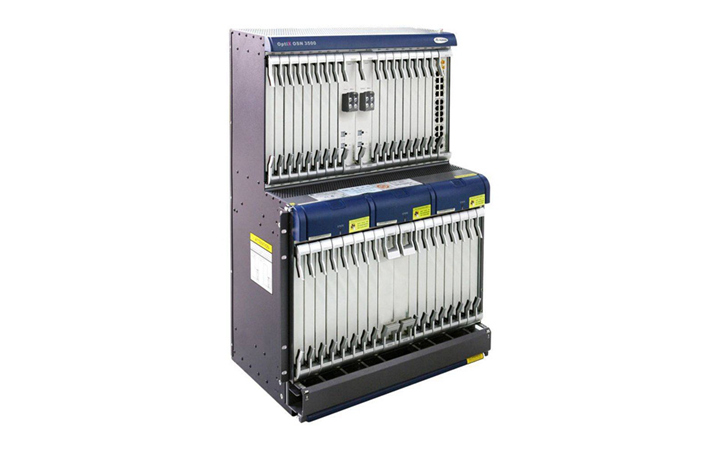

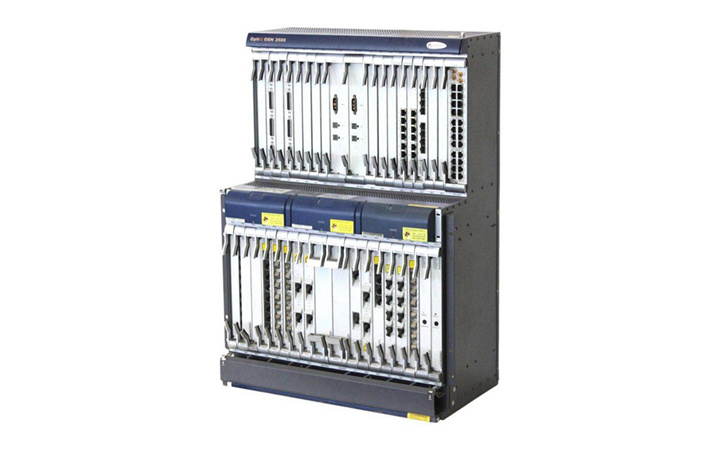

產品概述

OptiX OSN 3500智能光傳輸設備（以下簡稱OptiX OSN 3500）是華為技術有限公司開發的新一代智能光傳輸設備。繼承了MSTP技術的全部特點，與傳統SDH、MSTP網絡(luò )保持兼容，融合了SDH、PDH、Ethernet、WDM、ATM、SAN、DVB、ASON等技術，實現了在同一個平臺上高效地傳送語音和數據業務。主要應用在城域網絡(luò )中的骨干與匯聚層，可與OptiX OSN 9500、OptiX OSN 7500、OptiX 10G、OptiX OSN 2500、OptiX OSN 1500、OptiX Metro 3000、OptiX Metro 1000混合組網，優化用戶投資、降低建網成本。為現有SDH設備向智能光網絡(luò )設備過渡提供了完善的解決方案?？蓮V泛應用于電力、交通、廣電、政企等行業。

產品特性

高性?xún)r(jià)比的平臺化
OptiX OSN 7500/3500/2500/1500業務板件、軟件完全兼容，構成統一平臺。這樣可以大大降低維護成本以及備板備件的成本。OSN智能平臺在業務能力方面高效組合，給用戶最高性?xún)r(jià)比的解決方案；可以納入華為光網絡(luò )網管解決方案進行統一管理。

靈活的設備配置
STM-64/16兼容設備；支持網絡(luò )設備從2.5G到10G的在線升級。

完善的保護機制

1、設備級的保護

單板的TPS保護；交叉、時鐘功能單元的1+1熱備份；系統控制與通信單元1+1熱備份； ATM單板的1+1保護；電源輸入單元1+1熱備份；波長轉換單元的保護；單板+3.3V電源1:N保護；智能風扇；異常情況下的單板保護方式。

2、網絡(luò )級保護機制

OptiX OSN 3500可以實現線性復用段保護、復用段保護環；子網連接保護；；

產品組網

OptiX OSN 3500采用“統一交換”架構，配合華為其他設備，支持純TDM模式應用，實現數據業務和傳統SDH業務的最佳處理。OptiX OSN 3500實現了在同一個平臺上高效地傳送語音、數據、存儲網和視頻業務?？膳cOptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 II、OptiX OSN 1500、OptiX OSN 2500、OptiX OSN 500、OptiX OSN 550等光傳輸設備混合組網，優化用戶投資，可以實現從骨干層、匯聚層到接入層的全系列解決方案。

網絡(luò )管理系統

OptiX OSN 3500由iManager系列的傳送網網絡(luò )管理系統（以下簡稱網管）統一管理。網管通過Qx接口可實現對整個光傳輸系統的故障、性能、配置、安全等方面的管理及維護、測試功能。通過網管系統，可提高網絡(luò )服務質量、降低維護成本，為合理使用網絡(luò )資源提供保證。

高度集成
OptiX OSN 3500子架分為上、下兩層，上層主要為出線板槽位區，共有19個槽位，下層主要為處理板槽位區，共有18個槽位；子架尺寸為：730mm(高)×496mm(寬)×295mm(深)，單子架具備15個業務板位，16個接口板位。

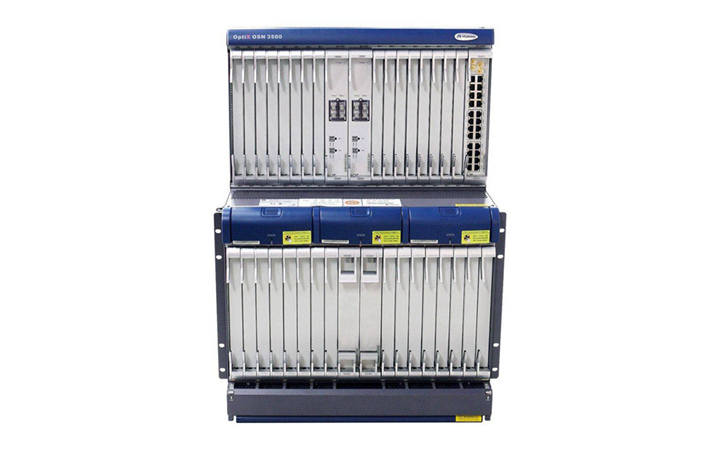

設備結構

OptiX OSN 3500子架采用雙層子架結構，分為接口板區、處理板區、風扇區和走線區。

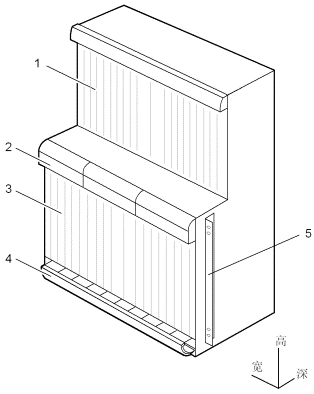

OptiX OSN 3500子架結構圖

1. 接口板區 2. 風扇區   3. 處理板區 4. 走線區   5. 掛耳

各部分功能如通下：

接口板區：安插OptiX OSN 3500的各種接口板。

風扇區：安插3個風扇模塊，為設備提供散熱。

處理板區：安插OptiX OSN 3500的各種處理板。

走線區：用于布放子架尾纖。

常用配置

OptiX OSN 3500設備常用配置：SSNESUBRACK增強型子架、SSN4GSCC系統控制與通信板SSN1AUX;系統輔助接口板及SSN1PIUB電源接口板為必配件；SSN1SXCSA超級交叉時鐘板和SSN1GXCSA交叉時鐘板必須選擇配置其一。OSN3500設備業務選配單板有STM-64光接口板，如SL64、SLD64、SF64等；STM-16光接口板，如：SL16、SLD16、SLQ16、SF16等；STM-4光接口板，如：SL4、SLQ4A、SLD4等；STM-1光接口板，如：SLT1、SLO1、SLQ1等。其他PDH板PQ1、以太網交換板EFS0、EFS4，以太網透傳板EFT8A等其他輔助功能板。

物理特性

技術規格 OptiX OSN 3500
電源接入： -48V DC
安裝方式： ETSI 300mm深機柜、ETSI 600mm深機柜
尺 寸 ：730mm(高)×496mm(寬)×295mm(深)
典型重量： 35kg
典型功耗： 400W
