產品概述

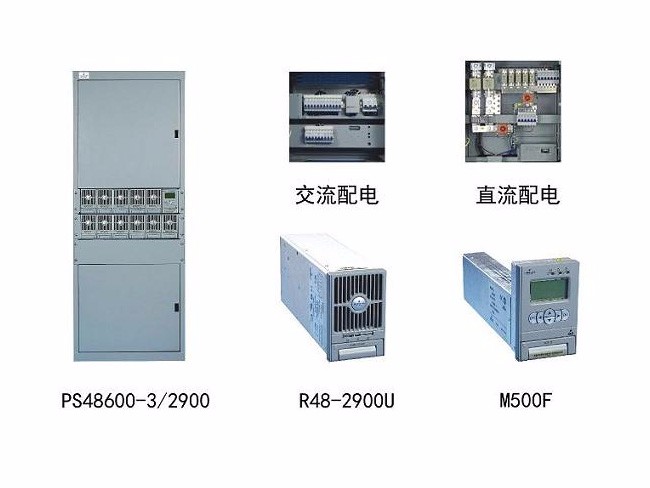

PS48600-3A\2900電源系統是艾默生網絡(luò )能源集多年開發和網上運行經驗，采用DSP技術，為滿足3G網絡(luò )需求而設計的高可靠、高功率密度，高 性能全數字化通信電源系統。根據交流配電的不同，系統可以分為PS48600-3A\2900-X1,PS48600-3A\2900- X2,PS48600-3A\2900-X3,PS48600-3A\2900-X4四種型號。X1,X2,X3配電為固定配置，X4為靈活配置。

產品特點

機柜尺寸小，深度僅有400（mm），可靠墻放置，節省機房空間
機柜重量輕，小于83kg，便于搬運，對機房承重要求低
全正面操作系統，適應中國國情
整流模塊采用全數字DPS控制技術，功率密度高達13.8W/1n以上
符合CE、UL、NEBS、TLC等多種國內外標準，適應于居民區環境
超寬的輸入電壓范圍（85Vac290Vac），電網適應能力強
整流模塊工作環境溫度范圍高（-40-65℃），環境適應能力強
交流側、直流側、信號端全方位的防雷設計
完善的蓄電池管理功能，提高電池使用壽命
無損傷熱插拔，在線維護，方便快捷
具有整流模塊ID號識別功能，便于用戶資產的管理

交流配電

參數技術指標說明
供電方式 三相五線或單相三線
輸入電壓 85-290Vac 相電壓
輸入空開 1x100A/3P X1型，X2型
2x100A/3P,手動切換 X3型
輸出空開 2x16A/3P，3*16A/1P X2型，X3型

直流配電

參數技術指標說明
額定電壓 -42~-58Vdc
負載總容量 600A
電池熔絲 500Ax2
輸出分路（共18路） 160Ax3,100Ax2 負載下電，熔絲
63Ax2,32x3,10Ax2 負載下點，空開
63Ax2,32Ax2,10Ax2 電池保護，空開

整流模塊R48-2900U

輸入電壓：85~290Vav
輸入電網頻率：45~65Hz
功率因數：》0.99

輸出直流電壓：-42～-58V
輸出電流：0～60A
額定效率：》92%
最大輸出功率：2900W

監控模塊M500F

監控單元能對系統故障進行聲光報警，同時能上報到后臺主機
歷史告警記錄存儲200條，并具有案件操作記錄功能
有8路鋪助告警繼電器輸出
告警時間，時間可控
自動均浮出；智能充電限流管理；負載下電；電池保護：放電測試；10組電池測試記錄
三種充電方式：定時、快速、恒流
整流模塊開關機；整流模塊限流、調壓；電池組均充/浮充/測試轉換；負載下電；電池保護
遙信、遙控、遙測、遙調
