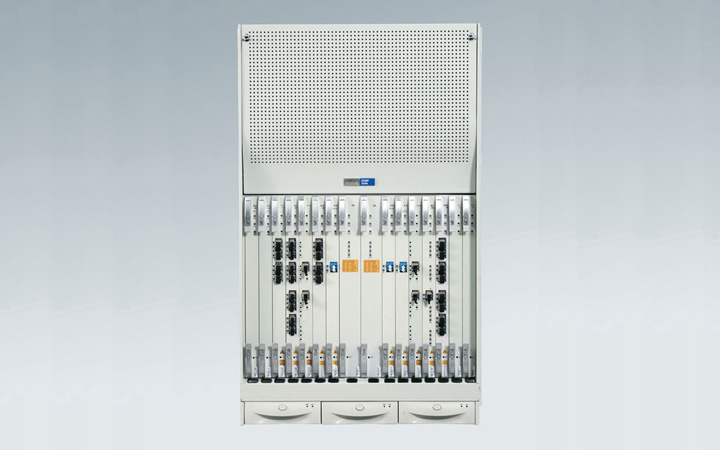

產品概述

ZXMP S385是中興通訊推出的基于SDH的多業務節點設備，定位于長途骨干網絡(luò )或城域網骨干或匯聚層，最高速率為10Gbit/s。

產品特點

1、優越的可擴展性

ZXMP S385系統是不斷平滑演進和擴展的傳送平臺。

從容量來看，ZXMP S385作為2.5G系統可平滑升級到10G ADM系統，使得運營商僅僅通過增加板間即可取得新建一個骨干層的效果，大大降低二次建設成本。

業務終結能力來看，ZXMP S385在進行高速業務調度的同時，還可進行大量低階業務的調度和上下，將傳統的調度層設備擴展為具有業務落地能力的綜合設備，使客戶對設備的投資回報最大化。

從數據業務處理能力來看，ZXMP S385系統設計專門面向數據、語音的混合傳輸。在充分繼承中興通訊MSTP先進、成熟技術的同時，利用GFP、LCAS等先進技術，保證系統對數據業務的調度、處理能力不斷延伸。

2、強大的多業務接入能力

大容量高低階調度能力：作為10G系統時，設備最大可以支持7個10G二纖環或3個10G四纖環，作為2.5G系統時，設備最大支持28個2.5G二纖環或14個2.5G四纖環。設備業務槽位豐富，最多支持14個業務槽位，可以同時接入大量PDH、SDH和數據業務。

可提供多達112路ECC的處理能力，完全滿足復雜組網的要求，支持STM-1/STM-4/STM-16/STM-64級別的線形網、環形網、樞紐形網絡(luò )、環帶鏈、相切環和相交環等復雜網絡(luò )拓撲。

系統提供了豐富的業務接口，滿足大容量業務接入的需要：STM-N光接口；STM-1、E3/T3、E4、E1和T1電接口；10M/100M和1000M以太網接口；波分接口；以及SAN接口等；可提供高集成度的業務接口板，滿足大容量業務接入的需要。

3、強大的多業務處理能力

ZXMP S385設備通過在傳統SDH設備的基礎上提供各類數據接口，有效地擴展了系統的應用范圍。

設備提供的數據業務接口：POS接口、ATM接口、FE/GE以太網接口和SAN接口。對于以太網業務，又有EOS、內嵌RPR和內嵌MPLS等多種承載方式，可組建以太網專線業務（EPL）、以太網虛擬專線業務（EVPL）、以太網專用LAN業務（EPLAN）以及以太網虛擬專用LAN業務（EVPLAN）等，滿足不同組網環境的多種技術需要；SAN業務包括FC、FICON等。

4、方便設計和維護

系統操作全部為前向接口，給維護帶來方便。

光模塊可插拔（SFP模塊、LC接頭），可以根據客戶業務需要，在光板中配置中選擇不同的光模塊類型；同時不同的光板單板可以共享備板備件，降低成本。

支持光口的在線光功率檢測，便于快速定位線路問題，提高維護效率。

設備集成度高，減小占地費用；功耗低，降低用電費用。

5、高可靠性保證業務安全

支持完善的設備級保護：

（1）雙總線設計：在硬件上采用冗余設計，對業務總線、開銷總線、時鐘總線采用雙總線的結構體系，大大提高了系統的可靠性和穩定性。

（2）交叉和時鐘保護：系統采用兩塊交叉時鐘板，實現交叉時鐘的1＋1保護。

（3）支路板1:N保護：電業務單板實現1:N硬件業務保護：E1/T1業務單板實現1:N(N<=9)保護，E3/T3、E4、STM-1電口和FE電口可實現1:N（N≤4）保護。

（4）電源保護：供電1＋1保護，實現了機柜外電源保護、單板電源保護和子架電源接入保護等多種保護方式。

（5）主控板保護：系統采用兩塊NCP主控板，實現主控板的1＋1保護。

支持完善的網絡(luò )級保護：

ZXMP S385能夠實現ITU-T所建議的組網特性，保護方式包括1+1鏈路復用段保護、支持鏈路1：N保護（N=14）、單向通道保護環、雙向復用段保護環、雙節點互連保護（DNI）、子網連接保護（SNCP）、邏輯子網保護（LSNP）。

ZXMP S385設備的保護特性還包括：ETHERNET和IP的路由重構，符合IEEE802.3E的要求。

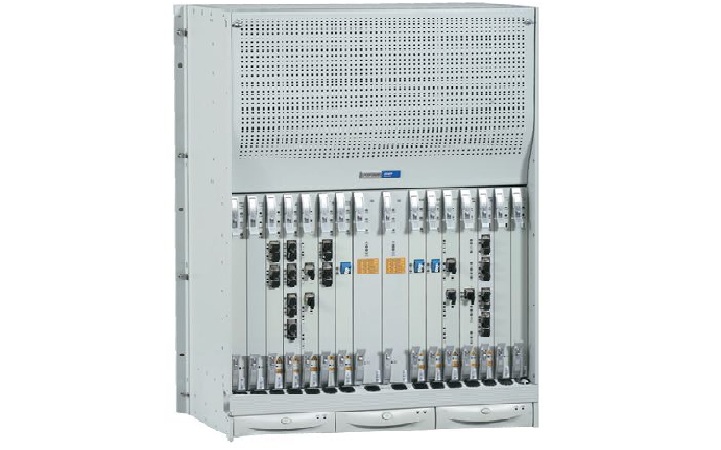

設備子架

子架采用19英寸機架形式，外形尺寸為888.2mm（高）×482.6mm（寬）×270mm（深），子架整體由側板、蓋板和金屬導軌等組成，可單獨完成散熱、屏蔽等功能。子架底部有單獨的風扇插箱，裝有3個獨立的風扇模塊盒，每個風扇模塊盒單獨和風扇背板連接，方便維護。子架上部有一個裝飾門，可靈活拆卸，具有裝飾、通風、屏蔽的功能。

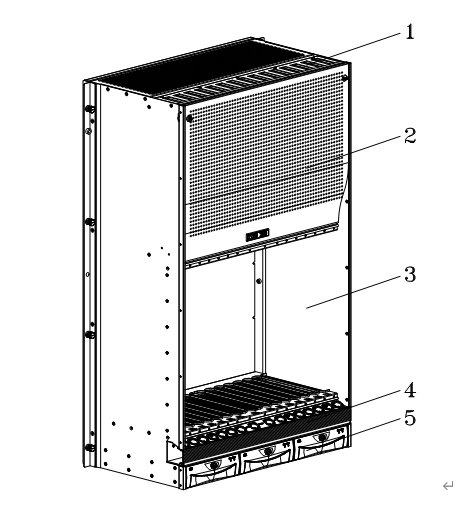

1．上出線口  2．裝飾門   3．單板區  4．下走線區  5．風扇插箱

子架由四部分組成：

1．背板：背板是連接各個單板的載體，也是ZXMP S385設備同外部信號的連接界面。背板上設有單板連接插座，各單板通過插座和背板上的各種總線連接。

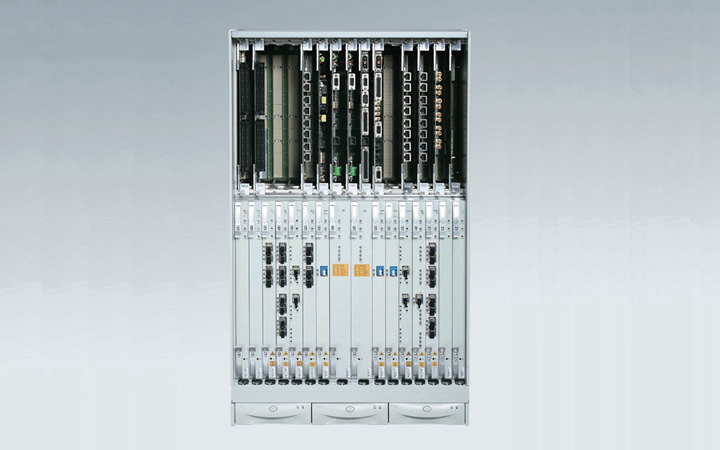

2．插板區：子架插板區為雙層結構，用于插裝ZXMP S385設備的單板。

3．風扇插箱：風扇插箱位于子架底部，用于對設備進行強制風冷散熱。

ZXMP S385設備子架后部設有安裝支耳（左右各一），用于在機柜內固定設備子架。ZXMP S385設備子架采用了后固定的安裝方式，可以在機柜正面對設備子架進行固定，并不影響子架的布線，滿足前安裝、前維護、設備機柜靠墻安裝、背靠背安裝的要求。

ZXMP S385設備機柜是符合ETSI標準的19英寸機柜，柜體采用優質鋼板材料制作，具有優良的電磁屏蔽性能和散熱性能。

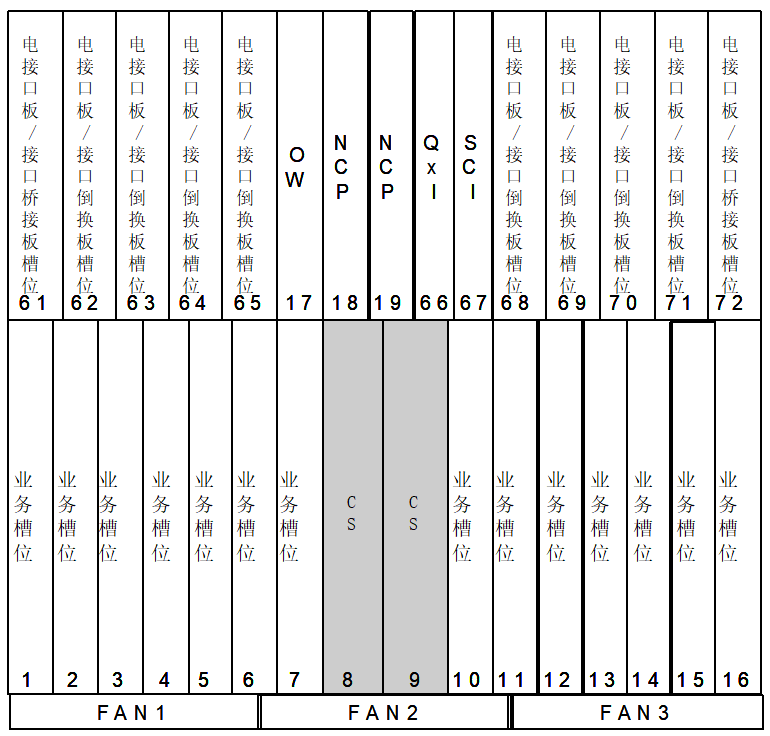

子架插板圖

在ZXMP S385系統中，系統配置分必配件和選配件兩大類。

1． 必配件

（1）背板

是連接各單板的載體，是必配件。

（2） 交叉時鐘板

系統業務之核心，是必配件。標配兩塊，互為備份。若有特殊要求可配一塊。

（3）網元控制處理板

系統神經中樞，是必配件。配置一塊，需要1+1保護時配置二塊。

（4） QxI、SCI

網元通過QxI和SCI提供電源的1＋1保護，是必配件。

2． 選配件

（1） 業務單板

系統傳輸業務接入的單板，選配件。根據系統具體業務情況配置不同的業務單板，業務單板的選配數量受到單板槽位數量及其單板槽位尺寸的限制。

（2）公務板（OW）

用于實現公務電話及部分開銷業務，選配件，可根據用戶的要求配置一塊。
