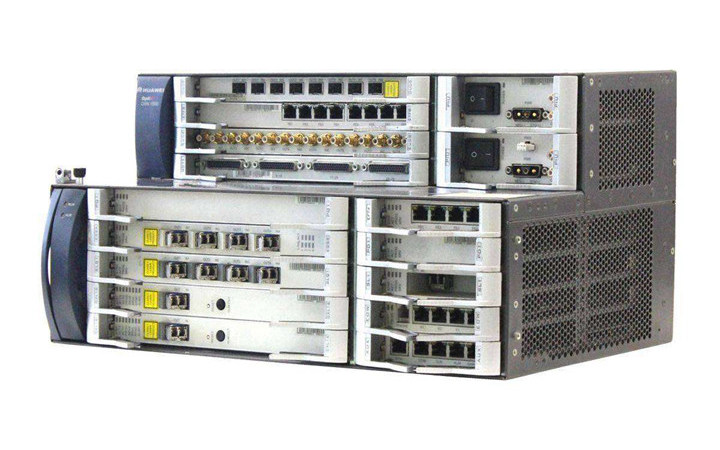

產品概述
OptiX OSN 1500智能光傳輸設備(以下簡稱OptiX OSN 1500)是華為技術有限公司開發的新一代智能光傳輸設備。繼承了MSTP技術的全部特點,與傳統SDH、MSTP網絡(luò )保持兼容,融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技術為一體的新一代集成型2.5G/622M多業務光傳輸平臺(MSTP),主要應用在城域網絡(luò )中的接入層,為現有SDH設備向智能光網絡(luò )設備過渡提供了完善的解決方案。主要應用于專網通信系統接入網中。
產品特性
高性?xún)r(jià)比的平臺化
OptiX OSN 7500/3500/2500/1500業務板件、軟件完全兼容,構成統一平臺。這樣可以大大降低維護成本以及備板備件的成本。OSN智能平臺在業務能力方面高效組合,給專網用戶最高性?xún)r(jià)比的解決方案;同時與華為已有的設備可以混合組網,可以納入華為光網絡(luò )網管解決方案進行統一管理。
靈活的設備配置
STM-16/4兼容設備;支持網絡(luò )設備從622M到2.5G的在線升級。
大容量調度
支持20G高低階全交叉:高階128×128 VC-4,低階8064×8064 VC-12或等效的VC-3交叉能力。
完備的保護機制
1、設備級的保護
交叉、時鐘和主控單元的1+1熱備份;電源輸入單元1+1熱備份;智能風扇:風扇單元采用六個智能風扇為系統散熱,六個風扇模塊的電源互為備份。智能風扇能夠實現智能高速轉和停轉功能。
異常情況下的單板保護方式:異常情況下的保護方式包括軟件加載過程中的斷電保護、電源欠壓或過壓的保護、溫度過高告警等單板保護方式。
2、網絡(luò )級保護機制,包括MSP保護方式、SNCP保護方式、PP保護方式以及共享光纖虛擬路徑保護方式。
產品組網
OptiX OSN 1500采用“統一交換”架構,配合華為其他設備,支持純TDM模式應用,實現數據業務和傳統SDH業務的最佳處理。OptiX OSN 1500實現了在同一個平臺上高效地傳送語音、數據、存儲網和視頻業務??膳cOptiX OSN 9560、OptiX OSN 9500、OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 II、OptiX OSN 2500、OptiX OSN 3500、OptiX OSN 500、OptiX OSN 550等光傳輸設備混合組網,優化運營商投資,可以實現從骨干層、匯聚層到接入層的全系列解決方案。
網絡(luò )管理系統
OptiX OSN設備可由網絡(luò )管理系統(即網管)或本地維護終端(Local Craft Terminal, LCT)通過ETH口統一管理;并支持SNMP(Simple Network Management Protocol),可實現第三方系統對網絡(luò )的監控。同時網管提供時間同步功能,可保持網絡(luò )中各網元的時間與網管時間一致。

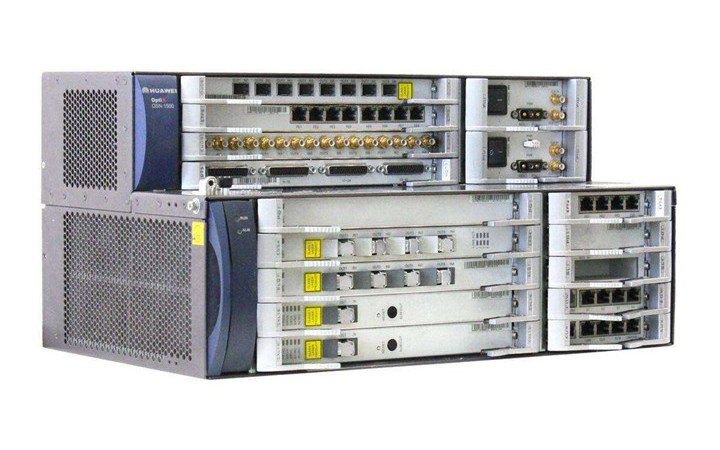

高度集成
OptiX OSN 1500B為雙層結構,上層為出線板和電源板槽位區,共有6個槽位,下層為處理板和輔助類單板槽位區,槽位未拆分時共有11個槽位。子架尺寸為221mm(高)×444mm(寬)×262mm(深),單子架具備9個業務板位,4個接口板位。
靈活的安裝方式
OptiX OSN 1500B為盒式設備,高度5U,可支持安裝19”機柜,ETSI 300深機柜,壁掛三種安裝方式可選。

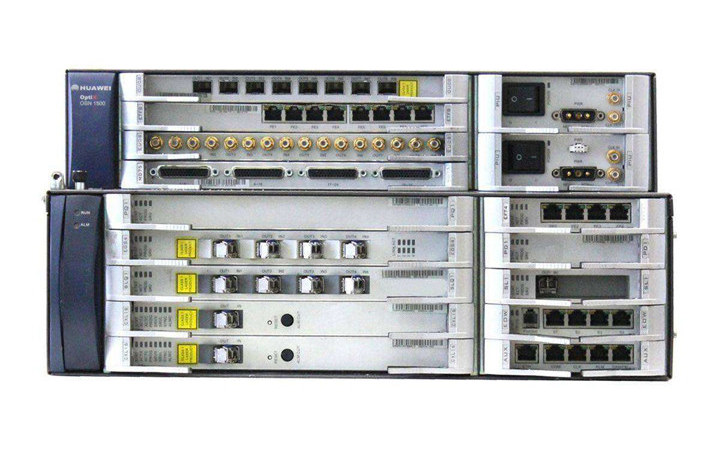

設備結構
OptiX OSN 1500B設備采用雙層結構,分為處理板槽位區、接口板槽位區、輔助接口區、電源區和風扇區。

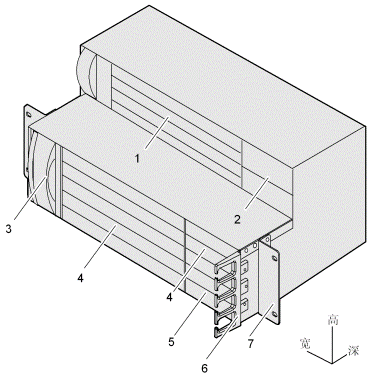

OptiX OSN 1500B設備結構圖
1. 接口板槽位區 | 2. 電源板區 | 3. 風扇區 | 4. 處理板槽位 |
5. 輔助接口板區 | 6. 走線架 | 7. 掛耳 | - |
各部分功能如下:
接口板槽位區:安插OptiX OSN 1500B的支路接口板和以太網接口板。
電源板區:安插兩個PIU單板,用于給設備供電。
風扇區:安插一個風扇模塊,為設備提供散熱。
處理板槽位區:安插OptiX OSN 1500B的線路、支路和以太網信號處理板。
輔助接口板區:引出告警接口、公務電話接口、管理和維護接口、時鐘接口等。
走線架:用于布放子架尾纖和線纜。
常用配置
OSN1500設備常用配置:SSRK000AFB01子架、EOW公務處理板、SSR2AUX系統輔助接口板及SSR1PIUB電源接入板是OSN1500設備必須配置的四種功能板。業務可選配置常用主控交叉光接口合一板有CXL1、CXL4、CXL16、CXLLN、CXLQ41等;根據業務需求可選配單板有SDH光接口板SLQ1、SLO1、SL4、SLD4、SLQ4、SL16等;PDH支路板有PD1、PQ1等;以太網板EGS4、EGS2、EGT2、EFS0、EFS4、EFT4、EFT8等及其他輔助類單板。
物理特性
OptiX OSN 1500B
電源接入 -48V DC、通過外置UPM實現交流220V接入;
安裝方式 壁掛式安裝和ETSI 300mm深機柜、ETSI 600mm深機柜、19英寸機柜中安裝;
尺寸 221mm(高)×444mm(寬)×262mm(深);
典型重量 16kg;
典型功耗 160W。
