產品概述

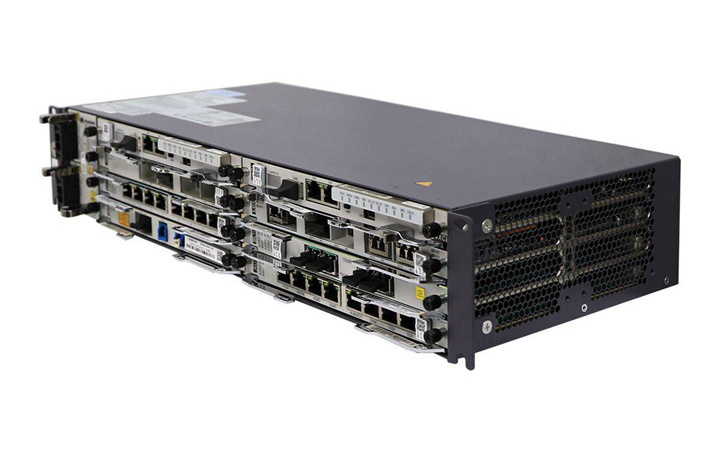

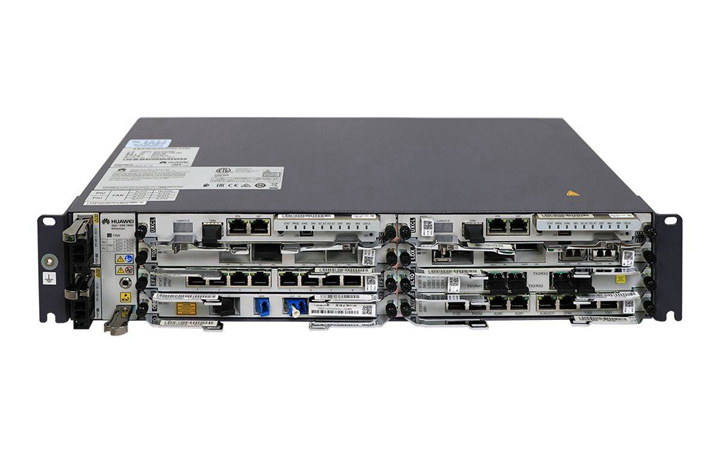

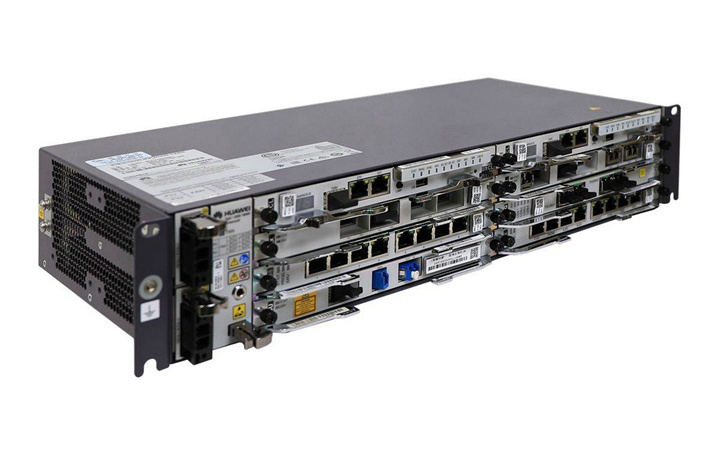

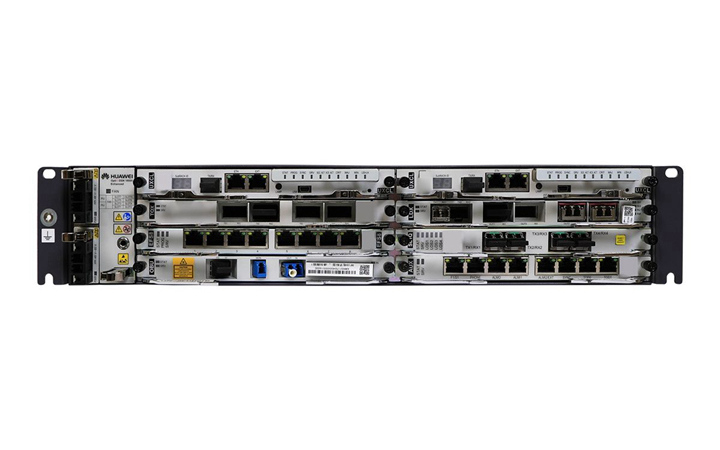

OptiX OSN1800II（簡稱OSN1800II）采用2U盒式設計，集成度高，槽位分布采用橫插板結構，所有單板均在機盒正面插拔，華為OSN1800II提供8個單板槽位。具有較大的業務接入容量，能夠實現電層信號業務匯聚節點的調度，增強網絡(luò )靈活性。
產品特性
MS-OTN產品形態，支持任意業務接入，統一傳送
單子架支持最大200G OTN交叉容量、160G 分組交叉容量、50G SDH高階交叉容量和20G SDH低階交叉容量，支持ODUk（k=0、1、2、2e、C2、flex）全顆粒業務交叉和復用。支持統一線路單板，支持OTN/SDH/PKT不同業務平面調度后的業務無縫共享線路傳輸帶寬。從低速率業務（如FE）到大帶寬業務可全部封裝到OTN幀格式中進行統一傳送。
綠色易維，功耗低，易布放
2U高集成度設備典型功耗低，綠色節能，降低客戶OPEX。
支持19英寸機柜和ETSI機柜，支持DC供電，易布放，環境適用性強。
符合ITU-T G.709建議的OTN帶內管理。
優異的架構設計，可靠性高，數據無憂傳送
提供多種網絡(luò )級保護，全面保護業務。
提供設備級保護：電源保護、風扇冗余、主控交叉時鐘板1+1保護。
產品規格
指標 | 描述 | |
外形尺寸 | 442（寬）x 220（深）x 88（高）（不含掛耳） | |
重量（空機盒） | 3.6kg | |
安裝方式 | 19英寸機柜 ETSI 300mm深機柜，例如A63B、N63B F01S300機柜 | |
可插放業務板的槽位數 | 直流：6 交流：4 | |
光層交叉能力 | 1～9維ROADM | |
設備容量 | OTN | 160Gbit/s的OTN容量（OTN+PKT+SDH） 200Gbit/s的OTN容量（OTN+SDH） |
分組 | 分組交換容量：160Gbit/s (128 Bytes) 包處理能力：150Mpps (64 Bytes) | |
TDM | 50Gbit/s高階容量，20Gbit/s低階容量 | |
最大波數 | DWDM | 80波DWDM系統 |
CWDM | 8波CWDM系統 | |
網絡(luò )拓撲 | 點到點、鏈形、星型、環形、環帶鏈、環相交、環相切 | |
網絡(luò )級保護（OTN） | 客戶側1+1保護、板內1+1保護、光線路保護、支路SNCP、LPT | |
網絡(luò )級保護（分組） | Tunnel APS、PW APS/FPS、LPT、LAG、ERPS | |
網絡(luò )級保護（TDM） | SDH保護：SNCP、線性復用段保護、環形復用段保護 EoS保護：LAG、DLAG、LCAS、LPT、STP/RSTP | |
設備級保護 | 交叉、主控、時鐘單元備份 電源備份 風扇冗余 | |
光功率管理 | ALS、AGC、OPA、IPA | |
供電 | 直流電源輸入 標準工作電壓：-48V至-60V DC 工作電壓范圍：-40V至72V DC 交流電源輸入 標準工作電壓：100V AC至240V AC | |
設備運行環境 | 子架溫度 | 長期：-5℃～50℃ 短期a：-10℃～55℃ |
子架相對濕度 | 長期：5%～85% 短期：5%～95% | |
ETSI標準 | ETSI Class 3.1 說明： ETSI標準是針對機房的溫度和濕度標準。 | |
