產品概述

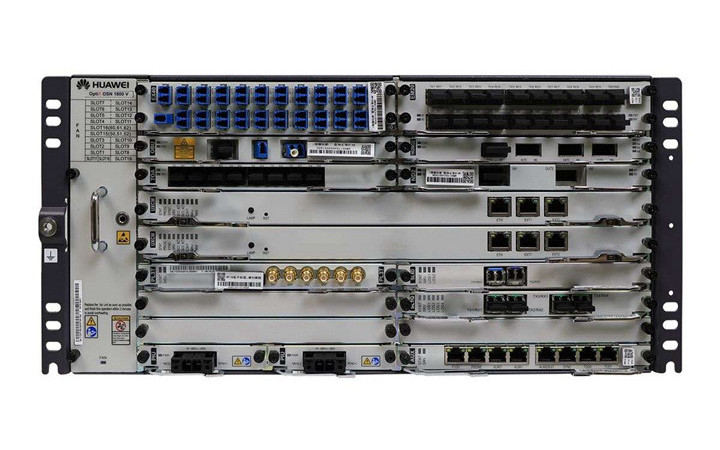

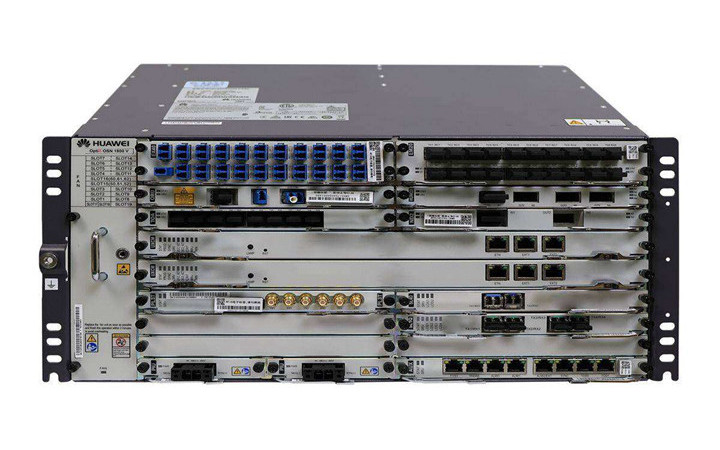

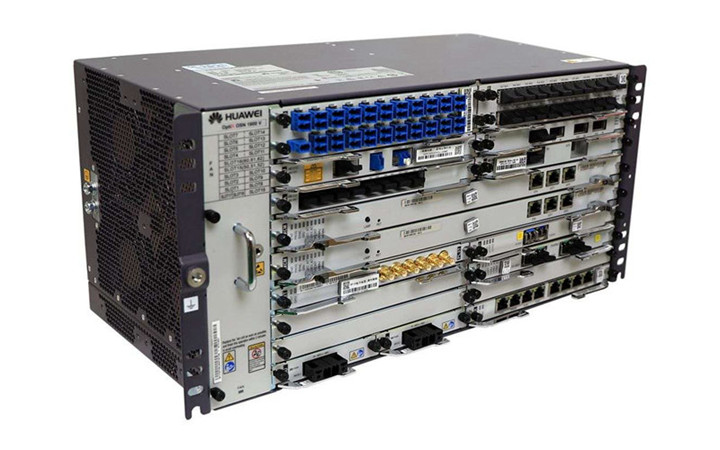

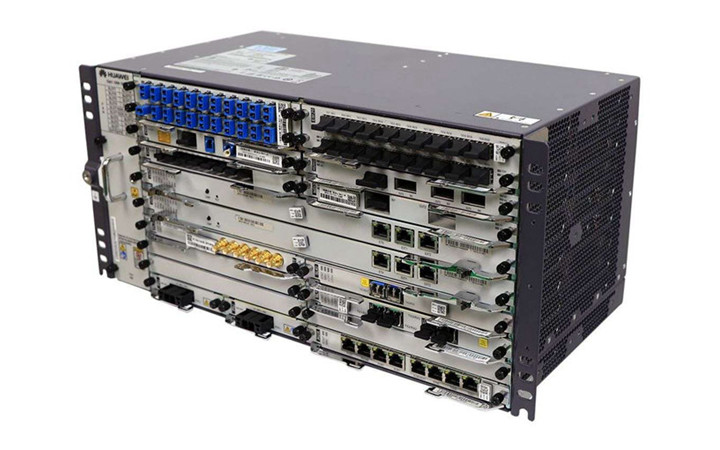

OptiX OSN1800V（簡稱OSN1800V）采用5U盒式設計，集成度高，槽位分布采用橫插板結構，所有單板均在機盒正面插拔。具有較大的業務接入容量，能夠實現電層信號業務匯聚節點的調度，增強網絡(luò )靈活性。
產品特性
MS-OTN產品形態，支持任意業務接入，5U設備超高集成度
單子架支持最大1.4T OTN容量、800G分組容量、280G SDH高階和40G SDH低階容量，支持ODUk（k=0、1、2、2e、3、4、C2、flex）全顆粒業務交叉和復用(其中ODU3顆粒僅新Z系列交叉支持)，線路帶寬利用率大大提升；支持統一線路單板，支持OTN/SDH/PKT不同業務平面調度后的業務無縫共享線路傳輸帶寬；5U機盒支持最多15個業務槽位，超高集成度；定位城域邊緣節點，滿足業務接入&匯聚組網，支持1.5M～100G速率全業務統一傳輸。
綠色易維，功耗低，易布放
設備典型功耗低，綠色節能，降低客戶OPEX；支持19英寸機柜和ETSI機柜，支持AC/DC供電，易布放，環境適用性強；符合ITU-T G.709建議的OTN帶內管理。
優異的架構設計，可靠性高，數據無憂傳送
提供多種網絡(luò )級保護，全面保護業務；提供設備級保護：電源保護、風扇冗余、主控交叉時鐘板1+1保護；內置PCM特性，實現ALL-IN-ONE解決方案，滿足行業客戶低速率業務接入的需求；減少不同類型設備的堆疊，簡化網絡(luò )層次；統一傳送平臺，易于網絡(luò )擴展和演進；統一管理，故障定位簡單。
產品規格
指標 | 描述 | |
外形尺寸 | 442（寬）x 220（深）x 221（高）（不含掛耳） | |
重量（空機盒） | 8.0kg | |
安裝方式 | 19英寸機柜 ETSI 300mm深機柜，例如A63B、N63B Mini Shelter機柜 | |
可插放業務板的槽位數 | 直流機盒：15 交流機盒：12 | |
光層交叉能力 | 1～9維ROADM | |
設備容量 | OTN | 800Gbit/s的OTN容量 |
分組 | 800Gbit/s的分組容量 | |
TDM | 280Gbit/s高階容量，40Gbit/s低階容量 | |
最大波數 | DWDM | 80波 |
CWDM | 8波 | |
支持的可插拔光/電模塊 | 光模塊：SFP/eSFP、XFP、SFP+、QSFP+、TXFP、CFP、CFP2、QSFP28 電模塊：GE SFP、FE SFP、STM-1 SFP | |
網絡(luò )拓撲 | 點到點、鏈形、星型、環形、環帶鏈、環相交、環相切、Mesh組網 | |
網絡(luò )級保護（OTN） | 客戶側1+1保護、板內1+1保護、ODUk SNCP、光線路保護 | |
網絡(luò )級保護（分組） | Tunnel APS、PW APS/FPS、MC-PW APS、MC-LAG、LPT | |
網絡(luò )級保護（TDM） | SDH保護：SNCP、線性復用段保護、環形復用段保護、TPS EoS保護：LAG、DLAG、LCAS、LPT、STP/RSTP PCM保護：E1 SNCP、64K SNCP、無損保護倒換 | |
設備級保護 | 交叉、主控、時鐘單元備份 電源備份 風扇冗余 | |
光功率管理 | ALS、AGC、OPA、IPA | |
ASON | OTN網絡(luò )：電層ASON和光層ASON(僅Z系列交叉支持) | |
標準工作電壓 | 直流電源輸入 標準工作電壓：-48V至-60V 工作電壓范圍：-40V至-72V 交流電源輸入 標準工作電壓：100V AC至 120V AC；200V AC至 240V AC | |
設備運行環境 | 子架溫度 | 長期：-5℃～50℃ 短期a：-10℃～55℃ |
子架相對濕度 | 長期：5%～85% 短期：5%～95% | |
ETSI標準 | ETSI Class 3.1 說明： ETSI標準是針對機房的溫度和濕度標準。 | |
